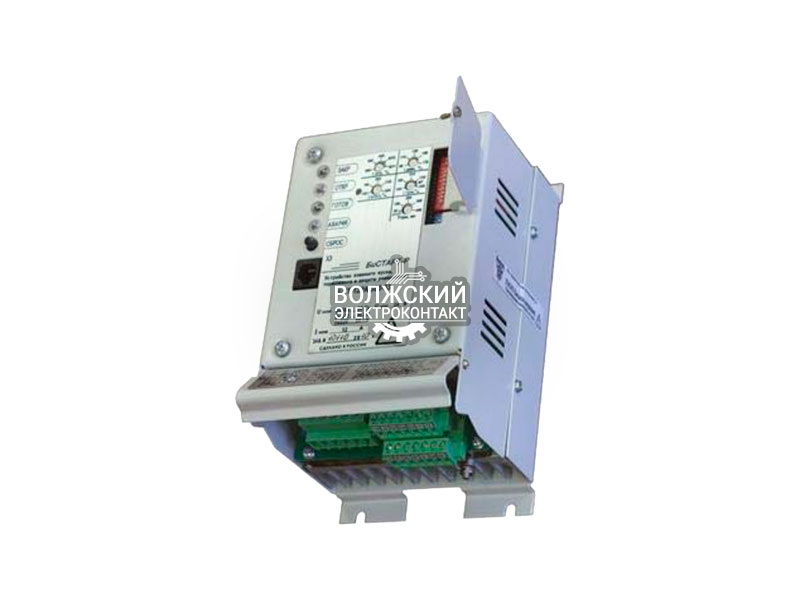

Пускатель бесконтактный реверсивный БСТ-12Р/380-32

Назначение

Реверсивные бесконтактные пускатели БСТ-12Р/380-32 предназначены для управления электрическими исполнительными механизмами, приводами регулирующей и запорной арматурой и унифицированы для работы с широким спектром электродвигателей:

• трехфазные ЭД напряжением 3x380В мощностью 0,04 - 7,5 кВт;
• трехфазные ЭД напряжением 3x220В мощностью 0,03 - 4 кВт;
• однофазные ЭД мощностью 0,02 - 2.2 кВт (с электромагнитным или механическим тормозом).

Основные функции

• Реверсивное управление по дискретным сигналам «Закрыть», «Открыть».
• Встроенный источник 24В 200 мА для питания цепей управления и внешней нагрузки, изолированный от дискретных входов.
• Безударный или плавный пуск (для 3-фазных ЭД).
• Безударное торможение постоянным током (для 3-фазных ЭД).
• Интеллектуальная защита электродвигателя, механизма и самого пускателя с сигнализацией и диагностикой неисправностей.
• Расширенные функции управления по сигналам концевых и (или) моментных выключателей.
• Функция уплотнения задвижки по току или моменту.
• Управление индикаторами состояния задвижки.
• Сохранение и индикация кодов 8 последних ошибок.
• Индикация тока нагрузки электродвигателя.
• Разъем для подключения выносной платы индикации.

Основные особенности

• Вход для термодатчика электродвигателя (позистор или НЗ-контакт) - нет
• Дискретные выходы:
  • 1 реле «Авария»;
  • 2 реле для управления индикаторами состояния задвижки;
• Дискретные входы:
  • 2 входа «Зкр» (Закрыть), «Отк» (Открыть);
  • 3 программируемых входа «М1», «М2», «М3»

Преимущества

• Надежность и отказоустойчивость
  • Коммутация всех фаз электродвигателя (отсутствие «дежурной фазы»).
  • Используются только качественные импортные электронные компоненты (Vishay, Epcos, Panasonic, Microchip, Analog Device и др.).
  • Низкий нагрев элементов (эффективный внешний радиатор, импульсный источник питания с высоким КПД).
  • Самодиагностика: контроль температуры пускателя, контроль пробоя тиристоров.
• Помехоустойчивость
  • Устойчивость к сетевым помехам и du/dt благодаря запатентованной схеме управления тиристорами и использованию тиристоров с классом напряжения 1200 В.
  • Пускатели соответствуют IV группе исполнения (жесткая электромагнитная обстановка) по устойчивости к электромагнитным воздействиям с критерием качества функционирования А по ГОСТ Р 50746-2000 (подтверждено испытаниями БСТ-12РА/380-33).
• Снижение нагрузки на редуктор, шпонки и полумуфты
  • Функция безударного пуска (пофазное включение) устраняет знакопеременные пульсации момента без снижения быстродействия электропривода.
  • Функция плавного пуска позволяет ограничить ток и момент при пуске.
  • Функция торможения постоянным током обеспечивает безударное торможение с заданным уровнем тока торможения (от 100 до 300%).
• Защита электропривода и диагностика неисправностей:
  • Интеллектуальная защита электропривода и индикация типа неисправности.
  • Функция просмотра 8 последних ошибок из энергонезависимой памяти.
  • Функция индикации тока нагрузки электродвигателя.
• Функции для запорной арматуры
  • 3 дополнительных дискретных входа для сигналов концевых и моментных выключателей.
  • Уплотнение задвижки по току или по моментному выключателю.
  • Управление импульсными сигналами с самоподхватом.
  • Управление индикаторами задвижки.
• Удобство в эксплуатации
  • Универсальность для всех типов электроприводов.
  • Простая настройка (16 микропереключателей, 5 потенциометров).
  • Съемные клеммники цепей управления.
  • Разъем для подключения выносной платы индикации (для установки в выкатных блоках)..

Технические характеристики
