Пускатель БСТ2-Р1

Мы работаем только с юрлицами и ИП
Вы отправляете заявку, мы в обратном письме сообщим Вам цены и сроки

Получение товара

Доставка

До терминала ТК - бесплатно.
Далее, согласно тарифным планам ТК «Деловые линии», «DPD», «Кашалот».

Самовывоз

Чебоксары, Декабристов, 33а.

Гарантия

На поставляемое изделие предоставляется гарантия - 12 мес.
По гарантийным случаям - обращаться по телефонам, которые указаны в контактных данных.

Назначение

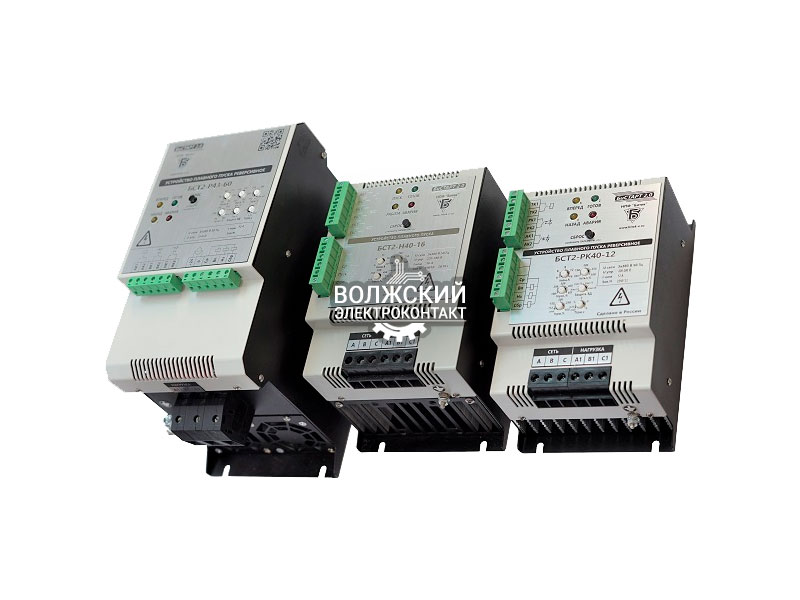

Реверсивные бесконтактные пускатели БСТ2-Р1 серии «БиСТАРТ 2.0» - реверсивные полупроводниковые (тиристорные) пускатели, предназначенные для пуска и реверса электродвигателей.
Полупроводниковая коммутация обеспечивает высокий ресурс включений при частых коммутациях, отсутствие искрения, механического износа, минимальный уровень коммутационных помех.
Тиристоры пускателей имеют необходимый запас для коммутации высоких пусковых токов электродвигателя.
Диапазон мощностей подключаемых электродвигателей от 0,04 до 30 кВт.

Исполнения

Ток, А	Диапазон мощности ЭД, кВт	Напряжение управления
Ток, А	Диапазон мощности ЭД, кВт	220В, 380В AC/DC	24В, 36В, 42В, 48В AC/DC
Стандартные модели (продолжительность включения до ПВ=100%):
12	0,04...5,5	БСТ2-Р10-12	БСТ2-Р12-12
16	0,04...7,5	БСТ2-Р10-16	БСТ2-Р12-16
24	0,1...11	БСТ2-Р10-24	БСТ2-Р12-24
30	0,4...15	БСТ2-Р10-30	БСТ2-Р12-30
45	0,4...22	БСТ2-Р10-45	БСТ2-Р12-45
60	0,4...30	БСТ2-Р10-60	БСТ2-Р12-60
Модели для импульсных и непродолжительных включений (запорно-регулирующая арматура, продолжительность включения ПВ=25%)
16	0,04...7,5	БСТ2-Р10-И16	БСТ2-Р12-И16
24	0,1...11	БСТ2-Р10-И24	БСТ2-Р12-И24
30	0,4...15	БСТ2-Р10-И30	БСТ2-Р12-И30

Основные функции

Реверсивное управление по сигналам "Вперед" и "Назад" подаваемым на дискретные входы пускателя «Вп» и «Нз».
Прямой пуск с безударным алгоритмом включения фаз (без снижения быстродействия).
Блокировка пуска при неисправности силовой схемы (обрыв фазы сети или нагрузки, пробой тиристора).
Сигнализация о работе (реле «Рк1»-«Рк2»).

Технические данные

Вид климатического исполнения пускателей УХЛ3.1 по ГОСТ 15150.
Пускатель предназначен для эксплуатации в закрытых помещениях категории размещения 3 по ГОСТ 15150.
Пускатели предназначены для продолжительных и повторно-кратковременных режимов работы электродвигателя S1..S6 по ГОСТ IEC 60034-1.

Условия эксплуатации

Параметр	Значение
Рабочая температура окружающей среды*, °С	-10...+60**
Относительная влажность при +25°С и более низких температурах без образования конденсата, %, не более	85
Амплитуда вибраций частоты 5...35 Гц, мм, не более	0,1
Атмосферное давление, кПа	84...106
Высота установки над уровнем моря, м	до 1000 (до 2000 со снижением тока нагрузки на 15%)
Тип атмосферы по ГОСТ 15150	II (промышленная)

* При размещении в шкафу принимается температура внутри шкафа.
** Для запорной арматуры (режим ПВ 25%, до 100 вкл/час) без ограничений, кроме модели БСТ2-...-И24, для которой при превышении 50°С ток снижается на 2,5%/°С. Для регулирующей арматуры (режим ПВ=25%, до 630 вкл/ч) при превышении 50°С ток снижается на 2,5%/°С, для модели БСТ2-...-И24, при превышении 40°С ток снижается на 2,5%/°С. Для режима S1 при превышении 40°С ток снижается на 2,5%/°С.

Основные параметры

Параметр	Значение
Номинальное напряжение сети частоты 50Гц, В	3x380 +10%/-15%
Номинальный ток электродвигателя в продолжительном режиме работы S1 (ПВ 100%), не более:
- БСТ2-...-12, -И16, -И24 / БСТ2-...-16 / БСТ2-...-24, -И30	12 / 16 / 24
- БСТ2-...-30 / БСТ2-...-45 / БСТ2-...-60	30 / 45 / 60
Номинальный ток электродвигателя в повторно-кратковременном режиме работы S4 (ПВ 25%, 630 вкл/час), не более:
- БСТ2-...-И16, -12, -16 / БСТ2-...-И24, -24	16 / 24
- БСТ2-...-И30, -30 / БСТ2-...-45 / БСТ2-...-60	30 / 45 / 60
Предельная нагрузка по току I2t (t=10мс), А2с
- БСТ2-...-12, -16, -И16 / БСТ2-...-24, -И24	1520 / 4050
- БСТ2-...-30, -И30 / БСТ2-...45 / БСТ2-...60	13000 / 20000 / 24200
Максимальная амплитуда ударного тока (t=10 мс), А
- БСТ2-...-12, -16, -И16 / БСТ2-...-24, -И24	550 / 900
- БСТ2-...-30, -И30 / БСТ2-...45 / БСТ2-...60	1600 / 2000 / 2250
Ток утечки силовых цепей при отсутствии сигнала управления, мА, не более	5
Задержка включения/отключения ЭД при подаче сигнала управления, мс, не более:	30
Формирование паузы между реверсивными включениями, мс, не менее	50
Диапазон сечения подключаемых проводников, мм² (одножильный/многожильный c наконечником)
- силовые цепи (БСТ2-...--12,-16,-24, -И16, -И24)	0,52 - 10 / 0,52 - 10
- силовые цепи (БСТ2-...-30,-45,-60, -И30)	0,5 - 16 / 0,5 - 16
- цепи управления	0,08 - 2,5 / 0,25 - 1,5
Диапазон напряжений дискретных входов, В для БСТ2-Р10
- включение	160 - 440 AC
- отключение	0 - 60 AC
Диапазон напряжений дискретных входов, В для БСТ2-Р12
- включение	18 - 52 DC/AC
- отключение	0 - 8 DC/AC
Ток управления, мА, не более
- БСТ2-Р10 (при 380VAC)	7 мА
- БСТ2-Р12 (при 24VDC)	5 мА
Потребляемая мощность при отсутствии сигналов управления, Вт, не более	2,5
Потери мощности силовых элементов, не более	3,5 Вт/А
Максимально допустимое напряжение оптореле «РК», В	250
Диапазон коммутируемых токов оптореле «РК», для коэффициента нагрузки, мА, при
- cos φ=1	0,1 - 100
- cos φ=0,3	0,1 - 20
Прочность изоляции между силовыми цепями и корпусом, между силовыми цепями и низковольтными цепями, В эф., не менее	2 000
Прочность изоляции между гальванически развязанными цепями управления, В, постоянного тока	500
Средняя наработка до отказа, час	100 000
Средний срок службы пускателя, лет	10
Масса пускателя, кг, не более
- БСТ2-...-12, -И16	2,0
- БСТ2-...-16, -24, -И24	3,0
- БСТ2-...-30, -45, -60, -И30	7,0
Габаритные размеры, ВxШxГ, мм
- БСТ2-...- 12, -16, -И24	200х123x103
- БСТ2-...-16, -24	200х133x139
- БСТ2-...-30, -45, -60, -И30	275x135x190
Рабочее положение, способ крепления	Вертикальное
Охлаждение
- БСТ2-...-12, -16, -И16,-И24, -И30	естественное воздушное
- БСТ2-...-24, -30, -45, -60	принудительное (вентилятор)
Степень защиты оболочки	IP20

Примечание: время наработки вентиляторов охлаждения 70 000 час (при 40°С).
