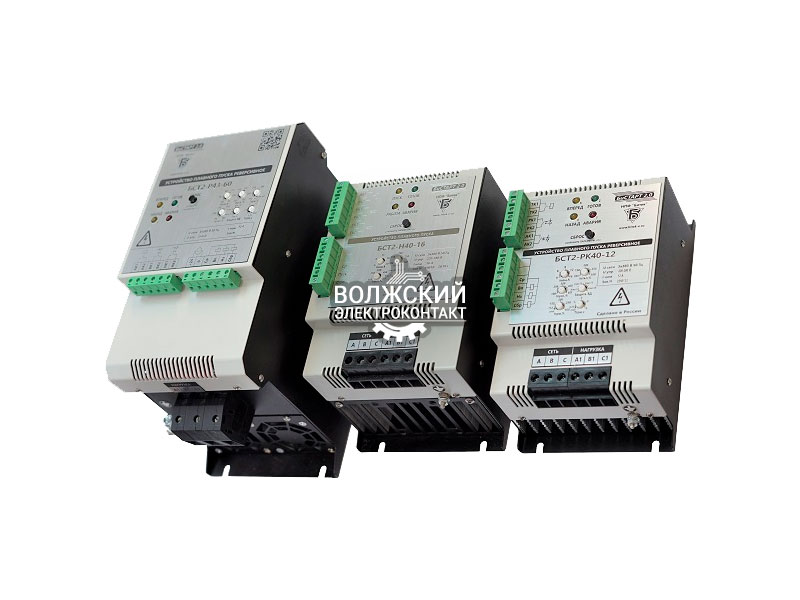

Устройство плавного пуска БСТ2-Н2

Мы работаем только с юрлицами и ИП
Вы отправляете заявку, мы в обратном письме сообщим Вам цены и сроки

Получение товара

Доставка

До терминала ТК - бесплатно.
Далее, согласно тарифным планам ТК «Деловые линии», «DPD», «Кашалот».

Самовывоз

Чебоксары, Декабристов, 33а.

Гарантия

На поставляемое изделие предоставляется гарантия - 12 мес.
По гарантийным случаям - обращаться по телефонам, которые указаны в контактных данных.

Назначение

Устройства плавного пуска БСТ2-Н2 серии «БиСТАРТ 2.0» - это полупроводниковые (тиристорные) пускатели, предназначенные для плавного пуска и останова электродвигателей без функций защитного отключения (функции защитного отключения обеспечивают модели БСТ2-Н4).
Полупроводниковая коммутация обеспечивает высокий ресурс включений при частых коммутациях, отсутствие искрения и механического износа, минимальный уровень коммутационных помех. Тиристоры пускателей имеют необходимый запас для коммутации высоких пусковых токов электродвигателя.
Диапазон мощностей подключаемых электродвигателей от 0,04 до 30 кВт.

Исполнения

Ток, А	Диапазон мощности ЭД, кВт	Напряжение управления
Ток, А	Диапазон мощности ЭД, кВт	220В, 380В AC/DC	24В, 36В, 42В, 48В AC/DC
12	0,04...5,5	БСТ2-Н20-12	БСТ2-Н22-12
16	0,04...7,5	БСТ2-Н20-16	БСТ2-Н22-16
24	0,1...11	БСТ2-Н20-24	БСТ2-Н22-24
30	0,4...30	БСТ2-Н20-30	БСТ2-Н22-30
45	0,4...45	БСТ2-Н20-45	БСТ2-Н22-45
60	0,4...60	БСТ2-Н20-60	БСТ2-Н22-60

Основные функции

Управление по сигналам "Пуск"/"Стоп" подаваемым на дискретные входы пускателя «Пуск» и «Стоп» (2-х проводное или 3-х проводное управление).
Плавный пуск с нарастанием напряжения от 0 до 16 сек.
Плавный останов со снижением напряжения.
Блокировка пуска при неисправности силовой схемы (обрыв фазы сети или нагрузки, пробой тиристора).
Сигнализация о работе (реле «РК1»-«РК2»).

Технические характеристики

Вид климатического исполнения пускателей УХЛ3.1 по ГОСТ 15150.
Пускатель предназначен для эксплуатации в закрытых помещениях категории размещения 3 по ГОСТ 15150.
Пускатели предназначены для продолжительных и повторно-кратковременных режимов работы электродвигателя S1...S6 по ГОСТ IEC 60034-1.

Условия эксплуатации

Параметр	Значение
Рабочая температура окружающей среды, °С	-10...+60**
Относительная влажность при +25°С и более низких температурах без образования конденсата, %, не более	80
Амплитуда вибраций частоты 5...35 Гц, мм, не более	0,1
Атмосферное давление, кПа	84...106
Высота установки над уровнем моря, м	до 1000 (до 2000 со снижением тока нагрузки на 15%)
Тип атмосферы по ГОСТ15150	II (промышленная)

* При размещении в шкафу принимается температура внутри шкафа.
** При температуре выше 40°С номинальный ток пускателя снижается на 2,5%/°С.

Основные параметры

Параметр	Значение
Номинальное напряжение сети частоты 50Гц, В	3x380 +10%/-15%
Номинальный ток электродвигателя, не более:
- БСТ2-...-12 /БСТ2-...-16/ БСТ2-...-24	12 / 16 / 24
- БСТ2-...-30 / БСТ2-...-45/ БСТ2-...-60	30 / 45 / 60
Количество пусков в час (режим S4, ПВ 50%), не более*:
500% Iном в теч. 1 сек	160
400% Iном в теч. 6 сек	30
350% Iном в теч. 15 сек	15
Предельная нагрузка по току I2t (t=10мс), А2с
- БСТ2-...-12, -16 / БСТ2-...-24	1520 / 4050
- БСТ2-...-30 / БСТ2-...45 / БСТ2-...60	13000 / 20000 / 24200
Максимальная амплитуда ударного тока (t=10 мс), А
- БСТ2-...-12, -16 / БСТ2-...-24	550 / 900
- БСТ2-...-30 / БСТ2-...45 / БСТ2-...60	1600 / 2000 / 2250
Ток утечки силовых цепей при отсутствии сигнала управления, мА, не более	5
Задержка включения/отключения ЭД при подаче/снятии сигнала управления, мс, не более:	30
Диапазон сечения подключаемых проводников, мм² (одножильный/многожильный c наконечником)
- силовые цепи (БСТ2-...-12,-16,-24):	0,52 - 10 / 0,52 - 10
- силовые цепи (БСТ2-...-30,-45,-60):	0,5 - 16 / 0,5 - 16
- цепи управления:	0,08 - 2,5 / 0,25 - 1,5
Диапазон напряжения дискретных входов, В для БСТ2-Н20
- включение	160 - 440 AC
- отключение	0 - 60 AC
Диапазон напряжения дискретных входов, В для БСТ2-Н22
- включение	18 - 52 DC/AC
- отключение	0 - 8 DC/AC
Ток управления, мА, не более
- БСТ2-Н20 (при 380VAC)	7 мА
- БСТ2-Н22 (при 24VDC)	5 мА
Потребляемая мощность при отсутствии сигналов управления, Вт, не более	2,5
Потери мощности силовых тиристоров во время пуска и останова, не более	3,5 Вт/А
Максимально допустимое напряжение оптореле «РК», В	250
Диапазон коммутируемых токов оптореле «РК», для коэффициента нагрузки, мА, при:
- cos φ=1	0,1 – 100 мА
- cos φ=0,3	0,1 - 20
Прочность изоляции между силовыми цепями и корпусом, между силовыми цепями и низковольтными цепями, В эф., не менее	2 000
Прочность изоляции между гальванически развязанными цепями управления, В, постоянного тока	500
Средняя наработка до отказа, час	100 000
Средний срок службы блока, лет	10
Масса пускателя, кг, не более
- БСТ2-...-03, -06, -12	2,0
- БСТ2-...-16, -24	3,0
- БСТ2-...-30, -45, -60	7,0
Габаритные размеры, ВxШxГ, мм
- БСТ2-...-12	200х123x103
- БСТ2-...-16, -24	200х133x139
- БСТ2-...-30, -45, -60	275x135x190
Рабочее положение, способ крепления	Вертикальное
Охлаждение
- БСТ2-...-12, -16	естественное воздушное
- БСТ2-...-24, -30, -45, -60	принудительное (вентилятор)
Степень защиты оболочки	IP20

Примечание: время наработки вентиляторов охлаждения 70 000 час (при 40°С)
