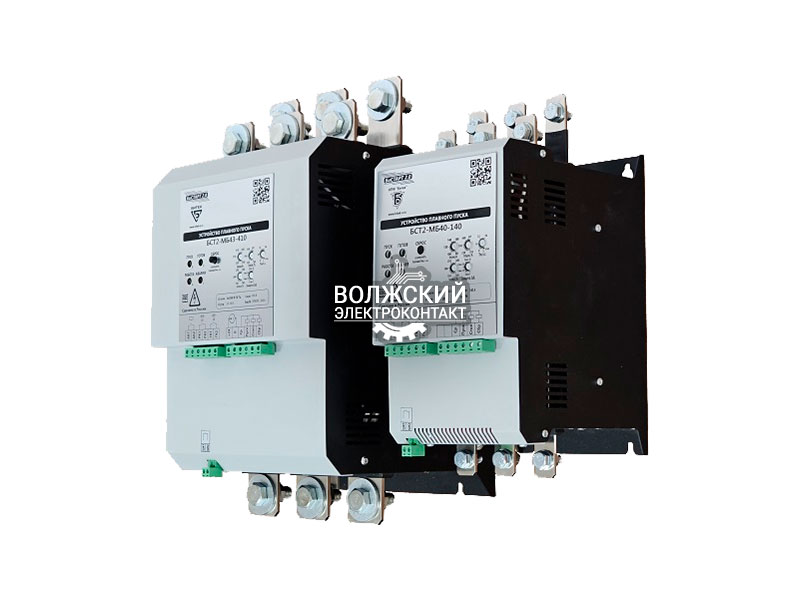

Устройство плавного пуска БСТ2-МБ4

Мы работаем только с юрлицами и ИП
Вы отправляете заявку, мы в обратном письме сообщим Вам цены и сроки

Получение товара

Доставка

До терминала ТК - бесплатно.
Далее, согласно тарифным планам ТК «Деловые линии», «DPD», «Кашалот».

Самовывоз

Чебоксары, Декабристов, 33а.

Гарантия

На поставляемое изделие предоставляется гарантия - 12 мес.
По гарантийным случаям - обращаться по телефонам, которые указаны в контактных данных.

Назначение

Устройства плавного пуска БСТ2-МБ4 серии «БиСТАРТ 2.0» - это полупроводниковые (тиристорные) пускатели для работы с внешним шунтирующим контактором (байпасом), предназначенные для плавного пуска и останова электродвигателей с дополнительными функциями электронных защит и диагностики.
Полупроводниковая коммутация по всем фазам при пуске обеспечивает высокий ресурс пусковых коммутаций, снижение износа и коммутационных помех. Параллельное включение внешнего шунтирующего контактора (байпаса) при постоянной работе используется для снижения тепловыделения.
Диапазон мощностей подключаемых электродвигателей от 7,5 до 75 кВт.

Исполнения

Ток, А	Диапазон мощности ЭД, кВт	Напряжение управления
Ток, А	Диапазон мощности ЭД, кВт	220В, 380В AC/DC	110В, 127В AC/DC	24В, 36В, 42В, 48В AC/DC	ИП 24В (сухой контакт), 24В, 36В, 42В, 48В AC/DC
30/td>	7,5...15	БСТ2-МБ40-30	БСТ2-МБ41-30	БСТ2-МБ42-30	БСТ2-МБ43-30
45	15...22	БСТ2-МБ40-45	БСТ2-МБ41-45	БСТ2-МБ42-45	БСТ2-МБ43-45
60	15...30	БСТ2-МБ40-60	БСТ2-МБ41-60	БСТ2-МБ42-60	БСТ2-МБ43-60
75	22...37	БСТ2-МБ40-75	БСТ2-МБ41-75	БСТ2-МБ42-75	БСТ2-МБ43-75
90	30...45	БСТ2-МБ40-90	БСТ2-МБ41-90	БСТ2-МБ42-90	БСТ2-МБ43-90
110	45...55	БСТ2-МБ40-110	БСТ2-МБ41-110	БСТ2-МБ42-110	БСТ2-МБ43-110
140	45...75	БСТ2-МБ40-140	БСТ2-МБ41-140	БСТ2-МБ42-140	БСТ2-МБ43-140
170	55...90	БСТ2-МБ40-170	БСТ2-МБ41-170	БСТ2-МБ42-170	БСТ2-МБ43-170
210	75..110	БСТ2-МБ40-210	БСТ2-МБ41-210	БСТ2-МБ42-210	БСТ2-МБ43-210
250	110..132	БСТ2-МБ40-250	БСТ2-МБ41-250	БСТ2-МБ42-250	БСТ2-МБ43-250
320	110..160	БСТ2-МБ40-320	БСТ2-МБ41-320	БСТ2-МБ42-320	БСТ2-МБ43-320
410	160..220	БСТ2-МБ40-410	БСТ2-МБ41-410	БСТ2-МБ42-410	БСТ2-МБ43-410

Основные функции

Управление по сигналам "Пуск" и "Стоп" подаваемым на дискретные входы пускателя «Пуск» и «Стоп».
Комбинированная коммутация - включение и отключение через тиристоры, работа в постоянном режиме через внешний шунтирующий контактор (байпас).
Плавный пуск с ограничением тока.
Плавный останов со снижением напряжения.
Защитное отключение ЭД с формированием выходного сигнала «Авария» и индикацией кодов аварий на лицевой панели пускателя при срабатывании электронных защит:
- от неисправности схемы подключения и пробоя тиристоров;
- от обратной последовательности чередования фаз;
- от перегрева ЭД (электронная тепловая защита ЭД);
- максимально-токовая защита ЭД;
- от обрыва фазы/дисбаланса токов ЭД;
- от перегрева пускателя;
- от превышения времени запуска;
- от перегрузки по току во время работы.
Постоянный контроль силового подключения в т.ч. при остановке (сигнал «Готовность»/реле «Гк»).
История аварий (индикация кодов 8 последних аварий).
Индикация тока нагрузки ЭД (в диапазоне 0-159% с дискретностью 1%).

Технические характеристики

Вид климатического исполнения пускателей УХЛ3.1 по ГОСТ 15150.
Пускатель предназначен для эксплуатации в закрытых помещениях категории размещения 3 по ГОСТ 15150.
Пускатели предназначены для продолжительных и повторно-кратковременных режимов работы электродвигателя S1...S6 по ГОСТ IEC 60034-1.

Условия эксплуатации

Параметр	Значение
Рабочая температура окружающей среды, °С	-10...+60**
Относительная влажность при +25°С и более низких температурах без образования конденсата, %, не более	80
Амплитуда вибраций частоты 5...35 Гц, мм, не более	0,1
Атмосферное давление, кПа	84...106
Высота установки над уровнем моря, м	до 1000 (до 2000 со снижением тока нагрузки на 15%)
Тип атмосферы по ГОСТ15150	II (промышленная)

* При размещении в шкафу принимается температура внутри шкафа. ** При температуре выше 40°С ток пускателя снижается на 2,5%/°С.

Основные параметры

Параметр	Значение
Номинальное напряжение сети частоты 50Гц, В	3x380 +10%/-15%
Номинальный ток электродвигателя, не более:
- БСТ2-...-30 / БСТ2-...-45/ БСТ2-...-60	30 / 45 / 60
- БСТ2-...-75 / БСТ2-...-90/ БСТ2-...-110 / БСТ2-...-140	75 / 90 / 110 / 140
- БСТ2-...-170 / БСТ2-...-210/ БСТ2-...-250 / БСТ2-...-320 / БСТ2-...-410	170 / 210 / 250 / 320 / 410
Количество пусков в час, не более
- 400% Iном в теч. 6 сек	20
- 350% Iном в теч. 15 сек	10
- 350% Iном в теч. 30 сек	3
Диапазон настройки номинального тока ЭД, А
- БСТ2-...-30 / БСТ2-...-45 / БСТ2-...-60	15...35 / 20...50 / 30...70
- БСТ2-...-75 / БСТ2-...-90/ БСТ2-...-110 / БСТ2-...-140	45...85 / 60...100 / 80...120 / 80...160
- БСТ2-...-170 / БСТ2-...-210	110...190 / 150...230
- БСТ2-...-250 / БСТ2-...-320 / БСТ2-...-410	190...270 / 200...360 / 290...450
Предельная нагрузка по току I2t (t=10мс), А2с
- БСТ2-...-30 / БСТ2-...45 / БСТ2-...60	13000 / 20000 / 24200
- БСТ2-...-75 / БСТ2-...-90/ БСТ2-...-110 / БСТ2-...-140	110000 /110000 / 145000 / 245000
- БСТ2-...-170 / БСТ2-...-210	320000 /320000
- БСТ2-...-250 / БСТ2-...-320 / БСТ2-...-410	845000 / 1125000 / 1201250
Максимальная амплитуда ударного тока (t=10 мс), А
- БСТ2-...-30 / БСТ2-...45 / БСТ2-...60	1600 / 2000 / 2250
- БСТ2-...-75 / БСТ2-...-90/ БСТ2-...-110 / БСТ2-...-140	4700 / 4700 / 5400 / 7000
- БСТ2-...-170 / БСТ2-...-210	8000 / 8000
- БСТ2-...-250 / БСТ2-...-320 / БСТ2-...-410	13000 / 15000 /15500
Ток утечки силовых цепей при отсутствии сигнала управления, мА, не более
- БСТ2-...-30, -45, -60, -75, -90, -110, -140	20
- БСТ2-...-170, -210, -250, -320, -410	70
Задержка включения/отключения ЭД при подаче/снятии сигнала управления, мс, не более:	30
Диапазон сечения подключаемых проводников, мм² (одножильный/многожильный c наконечником)
- силовые цепи (БСТ2-...-30,-45,-60):	0,5 - 16 / 0,5 - 16
- силовые цепи (БСТ2-...-75,-90,-110, -140):	Шины (20x3) мм, М8
- силовые цепи (БСТ2-...-170,-210):	Шины (30x4) мм, М10
- силовые цепи (БСТ2-...-250,-320,-410):	Шины (40x4) мм, М12
- цепи управления:	0,08 - 2,5 / 0,25 - 1,5
Диапазон напряжения дискретных входов, В для БСТ2-МБ40
- включение	160 - 440 AC
- отключение	0 - 60 AC
Диапазон напряжения дискретных входов, В для БСТ2-МБ41
- включение	18 - 180 DC/AC
- отключение	0 - 30 DC/AC
Диапазон напряжения дискретных входов, В для БСТ2-МБ42, БСТ2-МБ43
- включение	18 - 52 DC/AC
- отключение	0 - 8 DC/AC
Ток управления, мА, не более
- БСТ2-МБ40 (при 380VAC)	7 мА
- БСТ2-МБ41 (при 110VDC)	2 мА
- БСТ2-МБ42, БСТ2-МБ43 (при 24VDC)	5 мА
Потребляемая мощность при отсутствии сигналов управления, Вт, не более
- БСТ2-...-30, -45, -60	2,5
- БСТ2-...-75, -90, -110, -140, -170, -210, -250, -320, -410	5
Потери мощности силовых тиристоров во время пуска и останова, не более	3,5 Вт/А
Максимально допустимое напряжение реле, В:
- оптореле «ГК», «РК»	250 DC/AC
- электромеханическое реле «АК» (Авария)	440 DC/AC
- электромеханическое реле «ШК» (Шунтирующий контактор)	250 DC/AC
Диапазон коммутируемых токов реле, мА:
- оптореле «ГК», «РК» (cos φ=1)	0,1 – 100 мА
- электромеханическое реле «АК», «ШК» (cos φ=1 / cos φ=0.4)	1 - 5000мА / 1 - 2000 мА
Прочность изоляции между силовыми цепями и корпусом, между силовыми цепями и низковольтными цепями, В эф., не менее	2 000
Прочность изоляции между гальванически развязанными цепями управления, В, постоянного тока	500
Средняя наработка до отказа, час	100 000
Средний срок службы блока, лет	10
Масса пускателя, кг, не более
- БСТ2-...-30, -45, -60	7,0
- БСТ2-...-75, -90, -110, -140	8,0
- БСТ2-...-170, -210	12,5
- БСТ2-...-250, -320, -410	12,0
Габаритные размеры, ВxШxГ, мм
- БСТ2-...-30, -45, -60	275x133x190
- БСТ2-...-75, -90, -110, -140	300x133x190
- БСТ2-...-170, -210	383x208x230
- БСТ2-...-250, -320, -410	383x208x230
Рабочее положение, способ крепления	Вертикальное
Охлаждение
- БСТ2-...-30, -45, -60	естественное воздушное
- БСТ2-...-75, -90, -110, -140, -170, -210, -250, -320, -410	принудительное (вентилятор)
Степень защиты оболочки
- БСТ2-...-30, -45, -60	IP20
- БСТ2-...-75, -90, -110, -140, -170, -210, -250, -320, -410	IP00
