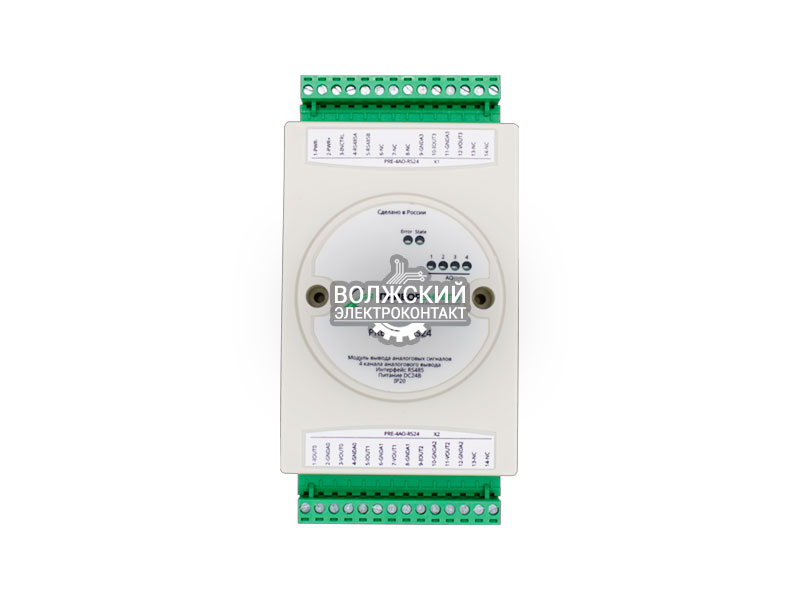

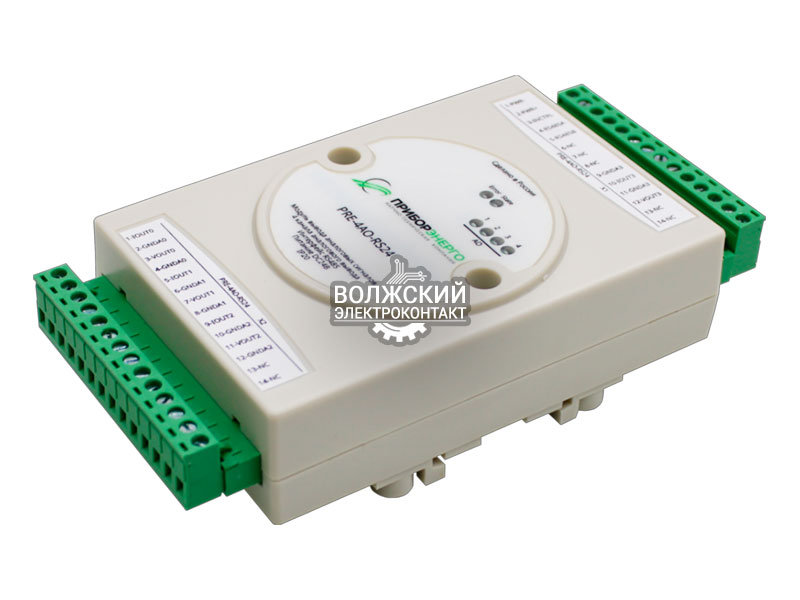

Модуль аналогового вывода PRE-4AO-RS24

Мы работаем только с юрлицами и ИП
Вы отправляете заявку, мы в обратном письме сообщим Вам цены и сроки

Получение товара

Доставка

До терминала ТК - бесплатно.
Далее, согласно тарифным планам ТК «Деловые линии», «DPD», «Кашалот».

Самовывоз

Чебоксары, Декабристов, 33а.

Гарантия

На поставляемое изделие предоставляется гарантия - 12 мес.
По гарантийным случаям - обращаться по телефонам, которые указаны в контактных данных.

Назначение

Модуль аналогового вывода PRE-4AO-RS24 предназначен для применения в системах сбора информации и управления промышленной автоматики, защиты и автоматики энергетических систем, в схемах защиты и автоматики объектов коммунального хозяйства. Интерфейс связи с контроллерами верхнего уровня, номинальное напряжение питания, количество каналов ввода, вывода сигналов и их тип определяется типоисполнением модуля.

Модули аналогового вывода серии PRE-xAO представляют устройства сетевого управления, которые получают цифровые значения через интерфейс связи и выполняют преобразование цифрового значения в выходной аналоговый сигнал напряжения или тока.

Модули выполняют функции:

ввод и вывод аналоговых и дискретных сигналов;
аналого-цифровое и цифро-аналоговое преобразование тока и напряжения;
нормализация аналоговых сигналов.

Поддерживаемые протоколы связи сети интерфейса RS-485:

Modbus RTU;
DCON.

Поддерживаемые протоколы связи сети интерфейса Ethernet: Modbus TCP.

Все необходимые настройки связи и параметры модуля задаются программно через регистры Modbus или командами DCON и сохраняются в энергонезависимой памяти контроллера модуля.
Все функциональные части модуля имеют гальваническую развязку: цепи питания – дискретные и аналоговые входы – дискретные выходы - интерфейс связи.
Модули серии PRE программно и аппаратно совместимы и могут объединяться в сеть RS485 одновременно с модулями других производителей: ADAM, ICP, RealLab, NuDAM и др.

Общие параметры

Параметр	Значение	Описание
Рабочая температура	-40...+70°С	Широкий температурный диапазон работы
Температура хранения	-40...+85°С
Степень защиты	IP20	Размещение электрооборудования в нормальной незагрязненной среде (офисы, сухие и теплые промышленные цеха)
Вес, г, не более	150
Относительная влажность, не более	95%
Непрерывный режим работы	да
Содержание драгоценных металлов	нет	Модуль не содержит драгоценные металлы
Габаритные размеры ШхГхВ, мм	145x82x39

Цепь питания

Параметр	Значение	Описание
Напряжение питания	DC 10-30В	Входное напряжение питания может варьироваться в широких диапазонах
24В	АС 160-240В
220В	АС DС
240В	19-240В
Потребляемая мощность	0,3-1,5 Вт	Малое энергопотребление - не более 1,5 Вт
Виды защит	3	- Вход питания имеет защиту от неправильного подключения полярности - Защита от кратковременного превышения питающего напряжения - Термозащита: отключение при перегреве

Порт связи RS-485

Параметр	Значение	Описание
Скорость передачи данных, до	230 кБ/с	Высокоскоростная надежная передача данных. Возможные значения: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кБ/с
Входное сопротивление	96 кОм	Высокое входное сопротивление приемника позволяет подключать в сеть до 255 устройств
Гальваническая изоляция	2,5 кВ	Все цепи модуля имеют гальваническую развязку между собой
Импеданс	100 Ом	На конечных модулях в сети рекомендуется устанавливать согласующие резисторы номиналом 100 Ом
Виды защит	4	- Термозащита: отключение при перегреве - Высокий уровень стойкости к синфазным переходным процессам 25кВ/мкс - Защита от короткого замыкания сигнальных цепей - Защита от электростатических разрядов до 15кВ
