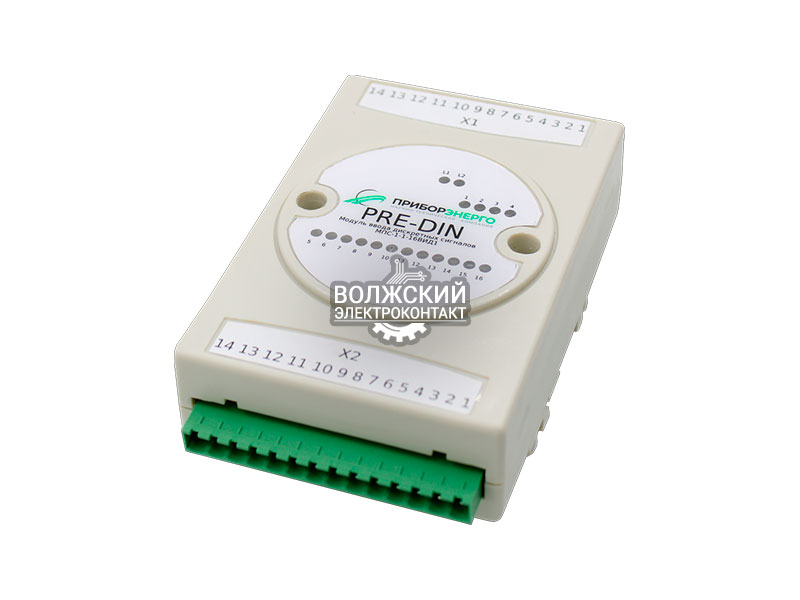

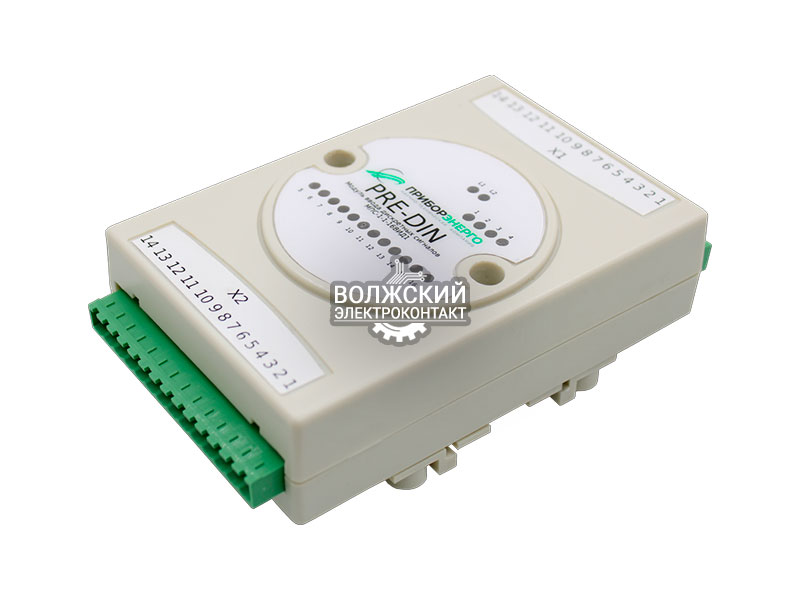

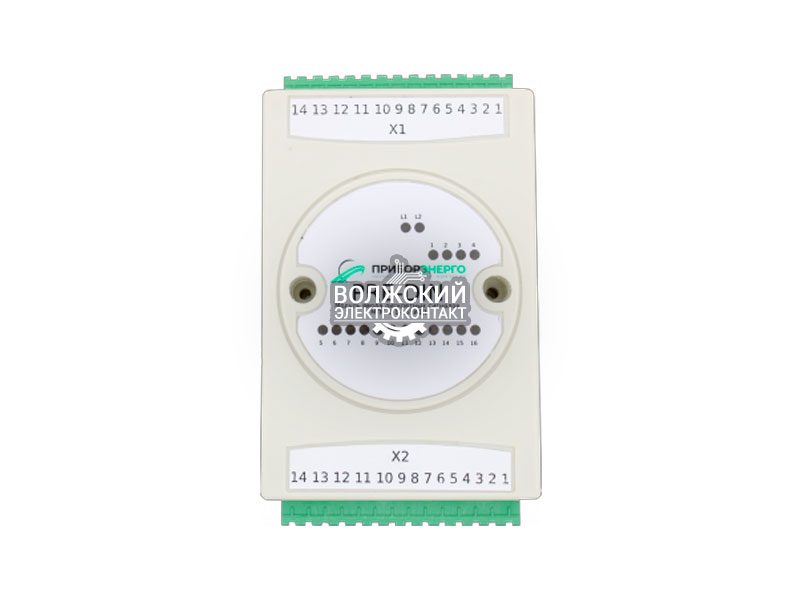

Модуль дискретного ввода PRE-16DI.E220-RS24

Мы работаем только с юрлицами и ИП
Вы отправляете заявку, мы в обратном письме сообщим Вам цены и сроки

Получение товара

Доставка

До терминала ТК - бесплатно.
Далее, согласно тарифным планам ТК «Деловые линии», «DPD», «Кашалот».

Самовывоз

Чебоксары, Декабристов, 33а.

Гарантия

На поставляемое изделие предоставляется гарантия - 12 мес.
По гарантийным случаям - обращаться по телефонам, которые указаны в контактных данных.

Назначение

Модуль дискретного ввода PRE-16DI.E220-RS24 предназначен для сбора данных со встроенных дискретных входов по сети RS-485 по протоколу Modbus или DCON. К дискретным входам подключаются различные виды датчиков. Модуль ввода дискретных сигналов до 220В - 240В.

Общие параметры

Параметр	Значение	Описание
Рабочая температура	-40...+70°С	Широкий температурный диапазон работы
Температура хранения	-40...+85°С
Степень защиты	IP20
Вес, г, не более	150
Относительная влажность, не более	95%
Непрерывный режим работы	да
Содержание драгоценных металлов	нет	Модуль не содержит драгоценные металлы
Габаритные размеры ШхГхВ, мм	145x82x39

Цепь питания

Параметр	Значение	Описание
Напряжение питания:
24В	DC 10-30В	Входное напряжение питания может варьироваться в широких диапазонах
220В	AC 160-240В
224В	AC DC 19-240В
Потребляемая мощность	0,3-1,5 Вт	Малое энергопотребление - не более 1,5 Вт
Виды защит	3	- Вход питания имеет защиту от неправильного подключения полярности - Защита от кратковременного превышения питающего напряжения - Термозащита: отключение при перегреве

Порт связи RS-485

Параметр	Значение	Описание
Скорость передачи данных, до	230 кБ/с	Высокоскоростная надежная передача данных. Возможные значения: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 кБ/с
Входное сопротивление	96 кОм	Высокое входное сопротивление приемника позволяет подключать в сеть до 255 устройств
Гальваническая изоляция	2,5 кВ	Все цепи модуля имеют гальваническую развязку между собой
Импеданс	100 Ом	На конечных модулях в сети рекомендуется устанавливать согласующие резисторы номиналом 100 Ом
Виды защит	4	- Термозащита: отключение при перегреве - Высокий уровень стойкости к синфазным переходным процессам 25кВ/мкс - Защита от короткого замыкания сигнальных цепей - Защита от электростатических разрядов до 15кВ

Дискретный вход E от датчика «сухой контакт» с внешним питанием 24В

Параметр	Значение	Описание
Напряжение лог. единицы AC DC, не менее	160 В
Входное сопротивление, не менее	200 кОм
Гальваническая изоляция	3 кВ	Высокая гальваническая изоляция
Цифровой фильтр	Да	Цифровой фильтр от «дребезга контактов»
Виды защит	1	Защита от перенапряжения по входу
