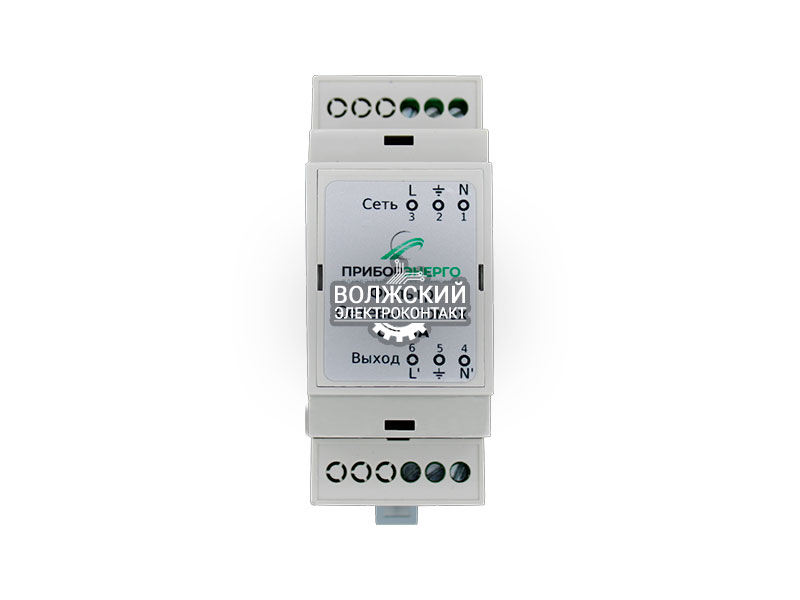

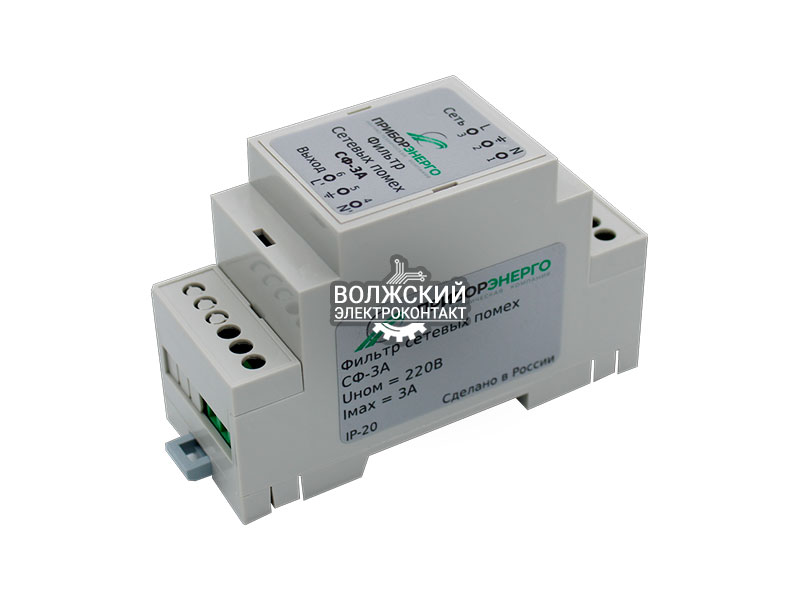

Сетевой фильтр СФ-3А

Назначение

Сетевые фильтры на 3 ампера СФ применяется для защиты цепей электропитания электронных устройств от индустриальных и высокочастотных природных помех. А так же для предотвращения от распространения индустриальных помех по цепям питающей сети от промышленного оборудования.

Фильтр включается в разрыв линии электропитания. Для присоединения к питающей сети и нагрузке фильтр имеет две группы винтовых клемм.

Крепиться сетевой фильтр на DIN-рейку, выпускается в корпусе из пластика, не поддерживающего горение.

В соответствии с ГОСТ, по характеру возникновения помехи подразделяют на противофазные и синфазные. Ток противофазной помехи в сигнальных проводах совпадает по направлению с током полезного сигнала. Ток синфазной помехи имеет одинаковое направление в прямом и обратном проводах сети.

Сетевой фильтр 3А спроектирован так,что эффективно подавляет помехи разного типа, обеспечивая тем самым защиту от:

• ударов молний вблизи кабелей или линий электропередачи;
• коммутационных процессов при включении/отключении мощной сетевой нагрузки;
• выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях;
• помех импульсных блоков питания;
• помех мощных двигателей, генераторов и тп.
