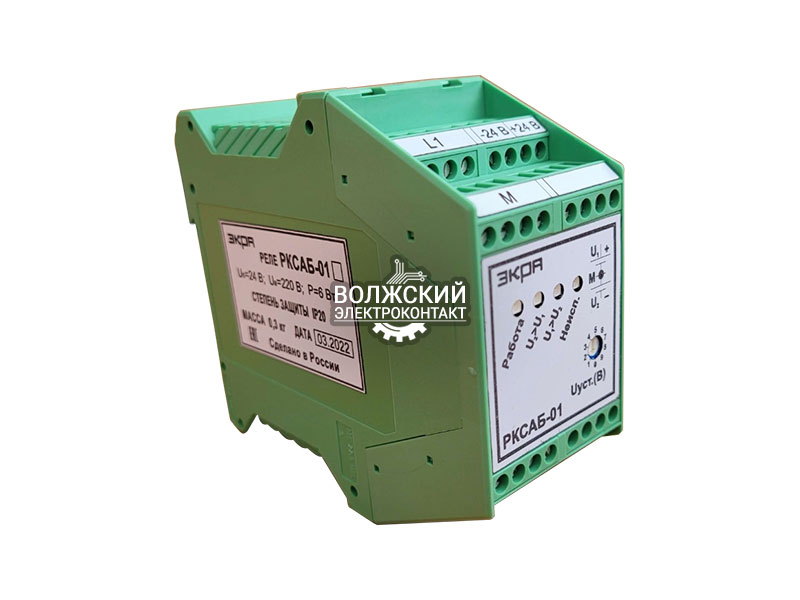

Реле контроля симметрии аккумуляторной батареи РКСАБ

Назначение

Реле контроля симметрии аккумуляторной батареи РКСАБ предназначено для непрерывного контроля напряжения аккумуляторной батареи относительно ее средней точки и выдачи сигнализации при нарушении симметрии напряжений. Конструктивно реле выполнено в унифицированном пластмассовом корпусе с передним присоединением проводников. Крепление осуществляется на монтажную DIN-рейку.

Реле контроля симметрии имеет на лицевой панели переключатель для задания уставки «Асимметрия» и светодиоды, отображающие информацию:

• о работе реле (светодиод «РАБОТА»);
• если напряжение на второй половине аккумуляторной батареи выше напряжения на первой половине аккумуляторной батареи (светодиод «U2˃U1»);
• если напряжение на первой половине аккумуляторной батареи выше напряжения на второй половине аккумуляторной батареи (светодиод «U1˃U2»);
• о снижении напряжения между полюсами ниже 0,7Uном (светодиод «НЕИСПРАВНОСТЬ»).

Реле поставляется в составе шкафов ЭлекКом. Возможна установка в:

• шкафы оперативного постоянного тока (ШОТЭ);
• щиты постоянного тока (ЩПТ).

Функции

• контроль симметрии аккумуляторной батареи с напряжением 110В или 220В;
• управление контактами выходного реле: выдачи сигнала типа «сухой контакт» в случае превышения асимметрии двух половин аккумуляторной батареи выше уставки;
• определение полярности асимметрии двух половин аккумуляторной батареи;
• выбор величины уставки асимметрии двух половин аккумуляторной батареи;
• возможность контроля двух частей аккумуляторной батареи с 17 элементами;
• местная сигнализация.

Аккумуляторная батарея является одним из дорогостоящих компонентов СОПТ и СБППТ. Своевременное выявление отстающих элементов в АБ позволяет вовремя провести профилактические мероприятия и избежать дорогостоящих затрат по замене АБ.
